平麵+V麵移動翻轉機

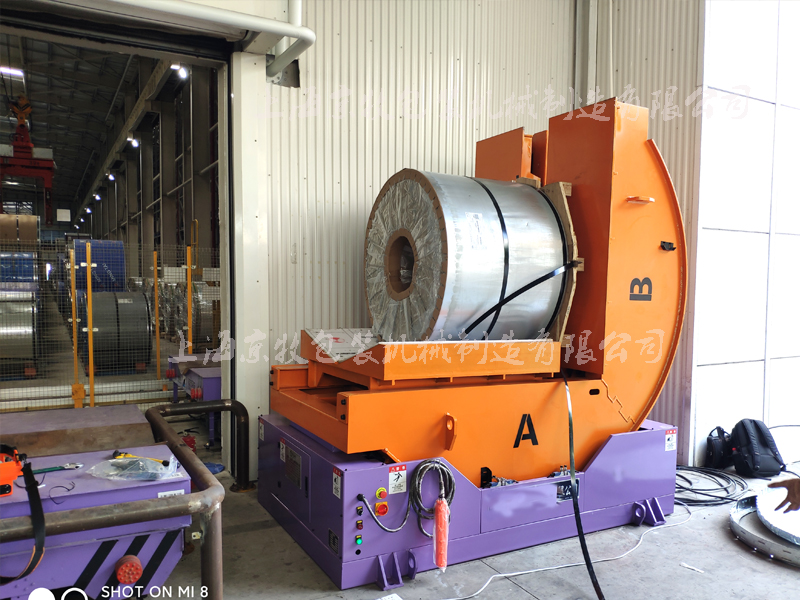

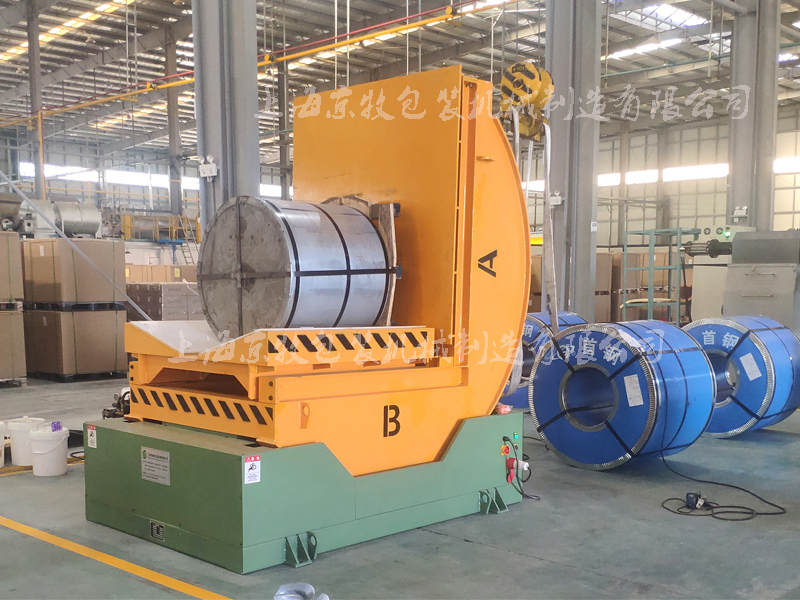

台麵移動式翻轉機

2、翻轉機特性：

2.1 整機結構：

翻轉機的整機結構由工作台、液壓油缸、液壓泵站、支承座、移動導軌和底座等構成。

3、對翻轉機的要求

3.1對工件進行90翻轉。

3.2翻轉機采用獨立控製櫃實現翻轉、移動等動作，翻轉過程中，可任意停機，不打滑。翻轉機帶有製動器，可防止翻轉過程中停電時打滑現象。

3.3在翻轉的過程中要求平穩，不能碰傷工件各表麵。要求在翻轉機的翻轉工作麵，鋪設硬質尼龍板，防止碰傷工件表麵。與工件接觸的部位，加裝尼龍板，以避免對電機外殼的損傷。

3.4翻轉台麵一麵為平麵，另一麵加裝兩個可沿工件軸向移動的V形結構直線導軌。因工件的外形結構、大小不一致，差異大，為滿足各種結構的工件翻轉需要，支撐工件圓柱體部分的麵應設計可拆卸可軸向移動V型結構。V型機構做成可拆卸式。

V形結構操作方法：V形結構可根據工件尺寸大小及結構特點進行手動調節距離，保證移動調節操作靈活，不卡死。V形結構移動到任意位置，都可固定鎖緊，采用插銷彈簧式手柄定位，操作快捷、簡單、安全、可靠。

3.5要求翻轉機的最大翻轉能力10噸。

3.6工件在翻轉過程中平穩安全，翻轉機要設計防工件脫落機構。

3.7控製係統采用液壓控製，保證員工操作安全。

3.8電器部分采用漏電保護斷路器，過載斷路開關，及過電流保護接觸器，有效防止漏電及過載產生的安全隱患。采用多重限位開關及液壓保壓閥保護裝置，確定操作安全。

4、翻轉機設備的噴塗；

  ⑴、整機刷兩次漆（烤漆）。

   ⑵、整機先防鏽底漆，再刷麵漆（烤漆）。

  （3）設備顏色：主體PLA5002，警示中黃

5、液壓係統

額定工作壓力： 12MPa

最高工作壓力： 16MPa

驅動功率：  7.5kW

液壓油牌號：  N46抗磨液壓油

6、翻轉機鋼材結構：

機身采用Q235優質全鋼焊接結構，有足夠的強度及剛性。翻轉台麵及機身均采用10-20mm厚優質中板。  托輥輪及軸均采用45#圓鋼經車床精加工而成，並經過高溫淬火處理。具有較高的強度。

7、技術參數：

8.配置清單：
